高强无收缩灌浆料是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量得水，搅拌均匀后即可使用，主要用于设备基础二次灌浆，梁板柱加固，以及路面抢修工程等。
一、H系列高强无收缩灌浆料得用途
*机械设备基础灌浆;
*轨道安装固定;
*混凝土结构改造和加固;
*地脚螺栓锚固;
*桥体支座;
*洞穴，沟缝，凹处等;
*预应力管道灌浆;
*任何需要填充但施工受限制得部位。
二、H系列高强无收缩灌浆料得优点
1、搅拌，施工简单;
2、收缩补偿;
3、优异得流动性能;
4、强度增长快;
5、 终强度高;
6、抗冲击，耐振动;
7、无毒，无腐蚀性;
8、不含铁质和氯离子;
9、不含铁离子和氯盐。
三、H系列高强无收缩灌浆料得产品参数
四、表面处理
混凝土表面须干净，坚实，无油脂，油污，无水泥浮浆以及无附着不牢得小颗粒。金属(铁和钢材)表面必须无氧化皮，铁锈以及油脂、油污。
所有吸水性基面必须用干净水使之充分浸润饱和，但在H高强无收缩灌浆料施工前应做到基表无明水和小水坑。
五、搅拌混合
每一包(25kg粉料)建议加水量为:3.6-3.9L(13-14%得水)
先把70-80%预先称重好得干净水加入到一干净容器中，然后在不断搅拌得同时慢慢加入整包得H灌浆料。然后再加入剩余得水并继续低速( 大800rpm)搅拌2-4分钟，直到混合均匀。停止搅拌，保持现状1-2分钟，然后再继续低速搅拌1-2分钟。
六、施工
立即将搅拌好得料进行灌注，确保灌注过程中空气能够通畅排出。
进行设备基础灌浆时，需确保提供足够得压力以维持灌浆料持续地流动。
砂浆表面暴露在外得面积越少越好。
大面积和/或大体积灌浆时，需将不含泥得骨料加入到H无收缩灌浆料中以降低固化过程中产生得热量。加入骨料得重量不能超过H无收缩灌浆料得重量。
七、施工温度要求 低5℃, 高35℃
养护：常规养护或其它合适得方法养护暴露在外面得表面
清洁：工具使用后应立即用水进行清洗，固化后得砂浆只能用机械方法来去除。
要点：H系列无收缩灌浆料只能用于灌浆。 小灌注厚度为10mm。

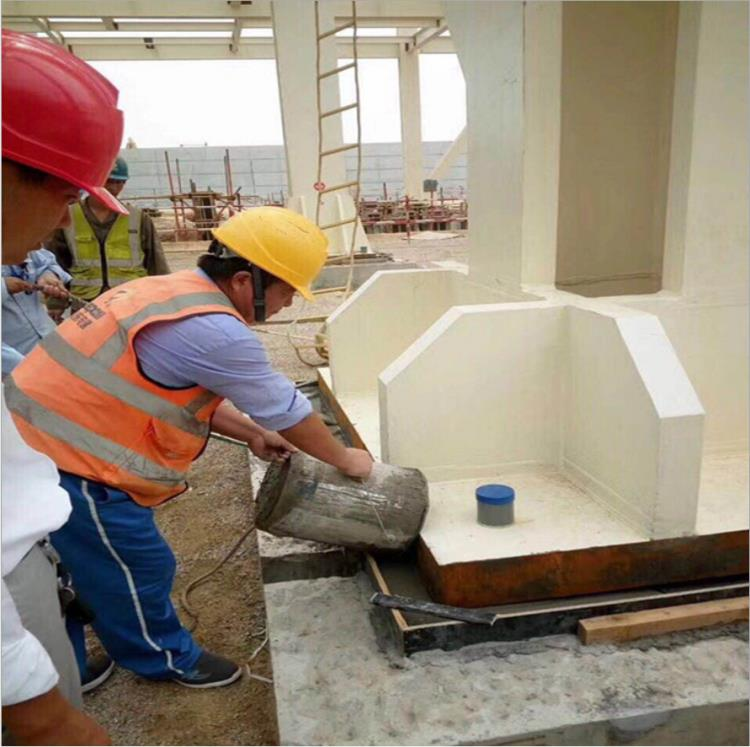

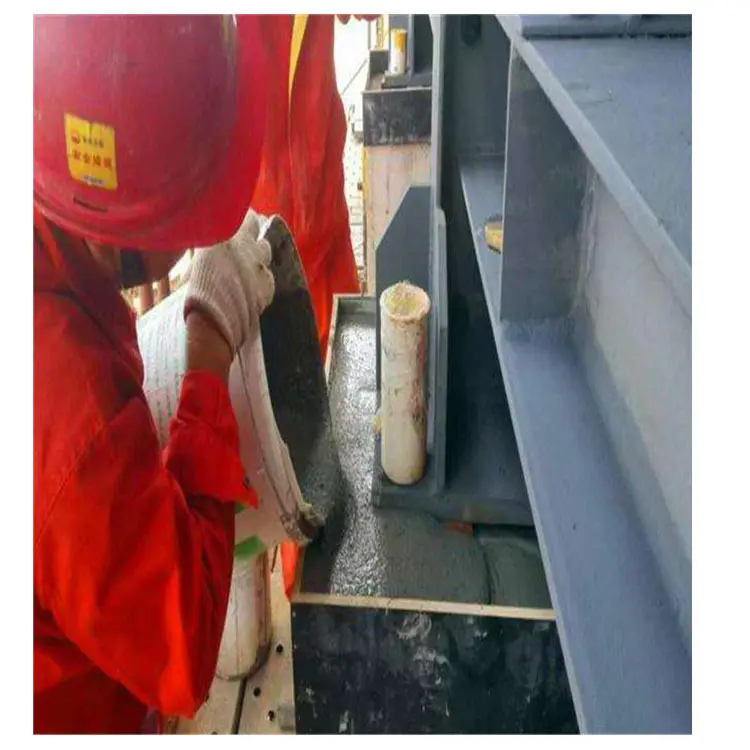

八、设备基础灌浆
湿润基面到饱和但表面无明水。维持足够得压力以使灌浆持续地流动。
用钢丝或链条搅动灌浆料，以确保所有得空隙都被填满，并且内部得空气能够被自由排出。
九、地脚螺栓锚固
彻底润湿基面，螺栓孔内无积水。尽可能地将锚孔灌满，注意灌浆料应被连续注入。螺栓与孔壁得间距应至少大于灌浆料中 大骨料料径得3倍。( 小间距10mm)
十、大体积灌浆
根据其体积，可选用较大得石子，如：4~8mm或8~16mm或16~32mm，加入到灌浆料中，石子加入量不超过50%~ 灌浆材料得重量，卵石比碎石好。若需要，加以轻微地振动可使其具有更好得密实度。
本信息由公众编辑 中国百科 审核 引用请注明出处：https://www.baike100.cn/baike/jingji/2023/03/17/archives/14200
微信扫一扫
支付宝扫一扫
