水泥基灌浆材料是什么意思 水泥基灌浆材料应用技术规范有哪些
一、水泥基灌浆材料是什么意思

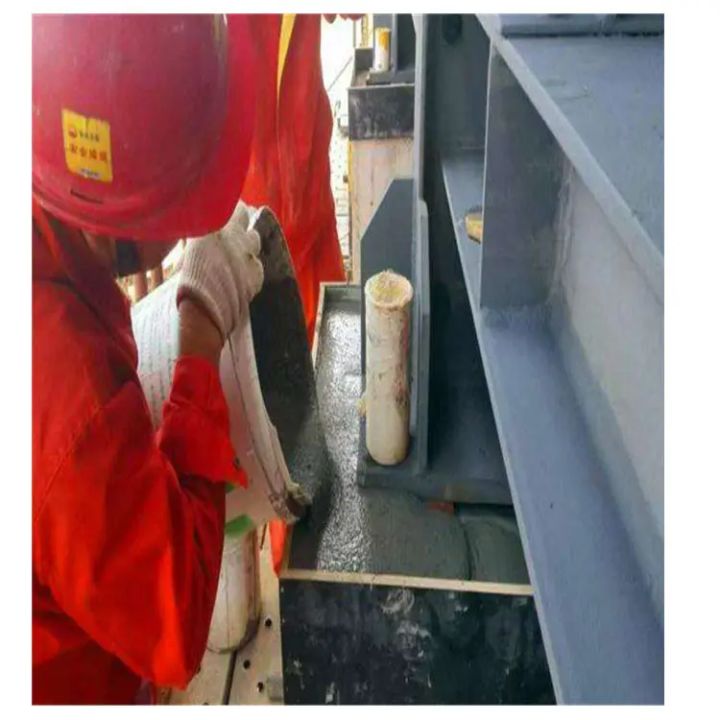

水泥基灌浆材料是用于螺栓锚固、结构加固、预应力孔道等灌浆的材料，是由水泥、骨料、外加剂和矿物掺合料等原材料
在专业化工厂按比例计量混合而成，在使用地点按规定比例加水或配套组分拌合，用干螺栓锚固，结构加固，预应力孔道等灌
浆的材料。
一、水泥基灌浆材料应用技术规范有哪些
1、《混凝士结构工程施工质量验收规范》(GB50204-2015)
该规范在“6预应力分项工程”的“6.5灌浆及封锚”中明确;现场留置的灌浆用水泥基试件的抗压强度不应低干30MPa。试件
抗压强度检验应符合下列规定:
(1)每组应留取6个边长为70.7mm的立方体试件，并应标准养护28d;
(2)试件抗压强度应取6个试件的平均值;当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4
个强度的平均值。
这里只明确了试件数量、规格、养护条件以及数据处理，没有明确成型条件、检测设备、破型条件等，以该标准作为检测
依据显然是不够的。
2、《水泥基灌浆料应用技术规范》(GB/T50448-2015)

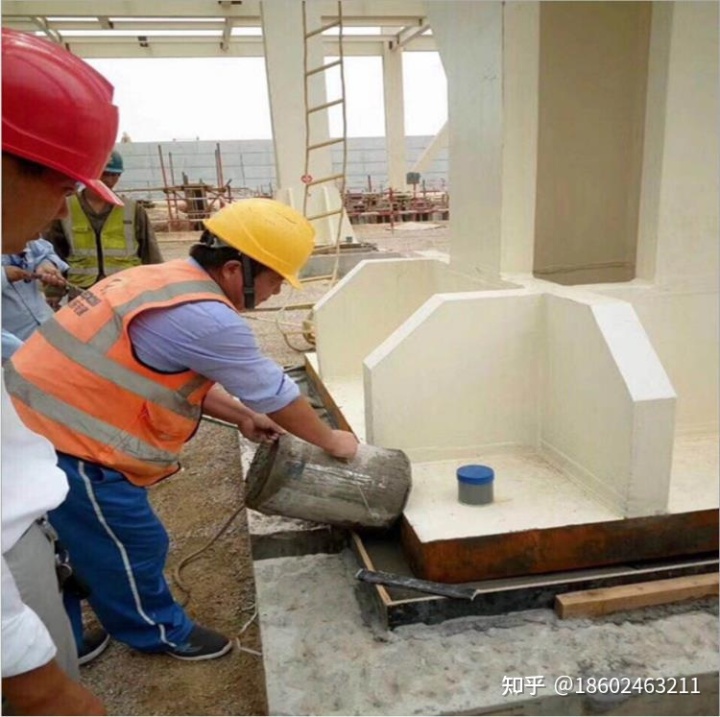

该规范在“3基本规定”中明确了话用范围;用干地脚螺栓锚固，设备基础或钢结构柱脚底板的灌浆，温凝十结构加固改造
及预应力混凝士结构孔道灌浆、插入式柱脚灌浆等。规范规定:
当构成水泥基灌浆料的骨料粒径不大于4.75mm时，用GB/T17671《水泥胶砂强度检验方法(ISO法)》做抗压强度，要
特别注意的是成型方法为“非振动法”，即将拌好的浆体直接贯入试模，浆体应与试模上边缘平齐。从搅拌开始计时到成型结
束，应在6min内完成。当构成水泥基灌浆料的骨料粒径大干4.75mm时，用GB/T50081《普通混凝十力学性能试验方法标准》
做抗压强度，同样要特别注意的是成型时“将拌好的浆体直接贯入试模，适当手工振动浆体，应与试模上边缘平齐。”
这个规范明确了检测中各项要求，在引用时要特别注意试件的成型条件。
3、《公路桥涵施工技术规范》(JTG/TF50-2011)
该规范在“7.9后张孔道压浆及封锚”中规定:预应力工程后张孔道压浆及封锚的浆料抗压强度按GB/T17671《水泥胶砂强
度检验方法(ISO法)》进行。4、《钢筋连接用套筒灌浆料》(JG/T408-2013)
该规范活用干装配式住宅施工中广泛应用的钢筋连接用套筒灌浆料，它明确规定抗压强度按昭GB/T17671《水泥胶砂强
度检验方法(ISO法)》，但试件成型条件有自己的规定:“将浆体贯入试模，至浆体与试模上边缘齐平，成型过程中不应振
动试模。应在6min中内完成搅拌和成型过程，将装有浆体的试模在成型室内静止2h后移入养护箱。”
5、《混凝士模卡砌块应用技术规程》 (DG/TJ08-2087-2011)
该规程规定了用干混凝十模卡砌块墙贯孔用浆料的抗压强度检测按照《建筑砂浆基本性能试验方法标准》(JGJ70
2009)。
总结以上情况可见:
1、不同组成，不同用途，不同设计规范的水泥其灌浆料检测依据不同，看的引用一个标准就能完成检测，有的要引用一
个标准才能完成。
2、《混凝土结构工程施工质量验收规范》(GB50204-2015)所规定的预应力工程的水泥基灌浆料抗压强度检测方法不
全，无法直接引用:《水泥基灌浆料应用技术规范》(GB/T50448-2015)按不同骨料粒径规定了不同的预应力工程水泥基灌
浆料抗压强度检测方法，并规定了特殊的成型方法:《公路桥涵施工技术规范》(JTG/TE50-2011)只规定了一种预应力工程
水泥基灌浆料抗压强度检测方法，目没有特殊成型方法。
本信息由公众编辑 中国百科 审核 引用请注明出处：https://www.baike100.cn/baike/jingji/2023/03/30/archives/14216
微信扫一扫
支付宝扫一扫
